Hộp phối quang ODF là gì:
Hộp phối quang hay giá phân phối cáp quang (ODF) là viết tắt của Optical Distribution Frame.
hộp phối quang được sử dụng như là nơi để tập trung, bảo vệ các mối hàn cáp quang, phân phối các kết nối quang đến các thiết bị khác như modem quang hoặc converter quang (Bộ chuyển đổi quang điện)
Hộp phối quang gồm những thành phần gì?
Cấu tạo của hộp phối quang đầy đủ phụ kiện sẽ bao gồm những thành phần sau:
Vỏ hộp:
Vỏ hộp phối quang có khá nhiều loại tùy vào dung lượng và nhu cầu sử dụng. Ví dụ: Hộp phối quang có dung lượng nhỏ như 2FO, 4FO, 8FO thường được sử dụng trong nhà và được làm bằng nhựa. Các loại có dung lượng cao hơn như 12,24,48.... thường được làm bằng thép để đảm bảo độ bền chắc.

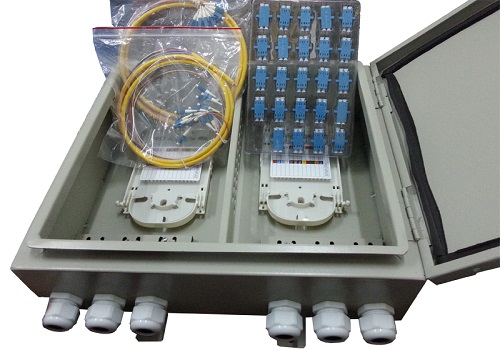

Phụ kiện bên trong vỏ hộp:

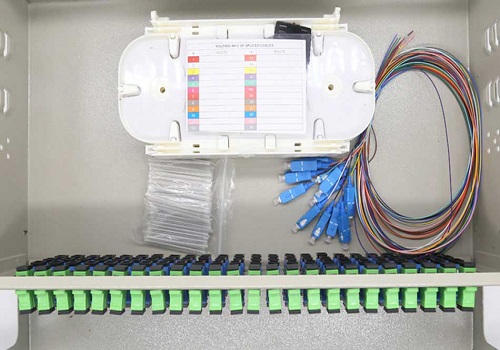

Một hộp phối quang ODF đầy đủ phụ kiện bao gồm bên trong nó là: Khay hàn quang, Dây hàn quang pigtail, đầu nối quang Adaptor và ốc vít để gắn ODF vào tủ, tường...
Hộp Phối quang ODF được sử dụng như thế nào?
Hộp phối quang chứa các dây nối quang (fiber optical pigtail) và các mối hàn cáp quang bên trong, một đầu của dây nối quang pigtail hàn vào sợi cáp quang, đầu còn lại của dây nối quang pigtail được cắm vào các adaptor, để rồi dây nhảy quang optical patch cord nối từ adaptor tới các thiết bị quang.
Hộp phối quang có những loại nào?

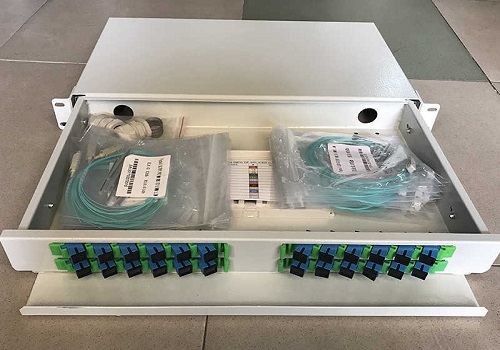

Hộp phối quang ODF rất đa dạng, loại treo tường, loại gắn rack 19", loại hộp nhựa , loại sắt sơn tĩnh điện, ngoài ra tùy thuộc vào số cổng mà có các ODF 4 , 8, 12, 16, 24, 48 cho đến vài trăm FO
Hộp đấu dây quang, hộp nối quang, hộp phân phối quang trong nhà, ngoài trời, treo tường, gắn rack 19, loại 4, 8, 12, 24, 48, 96 cổng..., với các dạng đầu nối khác nhau như: FC, SC, ST ...
Hộp phối quang 4FO cấu trúc làm nên sự vượt trội
Một câu hỏi được đặt ra cho phần đông mọi người chưa hiểu rõ và loại giá phối này là cấu trúc của loại 4FO như thế nào? Nó có công dụng ra sao? Hãy đi tìm câu trả lời với chúng tôi.
Hộp phối quang 4FO thường được dùng để treo tường trong nhà. Nó là loại thiết bị chủ yếu phục vụ cho các kết nối quang treo tường và có tác dụng để quản lý cũng như bảo vệ các điểm đấu nối dây của thiết bị như mối hàn quang, dây hàn nối quang, đầu nối (adapter) hay dây nhảy quang cũng như một số thiết bị đi kèm là bộ chia quang, bộ chuyển đổi quang điện.
Hộp phối quang 4FO (4 core)
Đặc điểm cũng như các thông số của loại hộp phối quang chính là:
Sở hữu thiết kế nhỏ gọn và khá thẩm mỹ nên sản phẩm này luôn được người dùng để ý từ cái nhìn đầu tiên.
Thường dùng để treo tường trong nhà nên đảm bảo hạn chế hoặc không bị rỉ sét.
Chất liệu của vỏ hộp là thép được mạ lớp sơn tĩnh điện.
Adapter cũng chính là các loại đầu dây nhảy quang: FC, SC, ST, LC
Hộp phối quang 4FO có kích thước như sau: chiều cao là 150mm, chiều rộng là 30mm và độ sâu của hộp là 110mm. Một kích thước nhỏ gọn và hoàn hảo.
Vỏ của hộp bằng nhựa, có màu trắng rất trang nhã và thẩm mỹ.
Giá phân phối quang có một trọng lượng khá nhẹ chỉ 0.2kg. Ưu điểm nhỏ này có thể giúp di chuyển hộp dễ dàng.
Ứng dụng của hộp phối quang là điều được quan tâm nhất mỗi khi mua:
Thứ nhất là giúp người dùng dễ dàng, thuận tiện trong việc phân chia các dây hàn quang.
Thứ hai là bảo vệ và quản lý hệ thống cáp quang đang sử dụng.
Thứ ba là được ứng dụng trong hệ thống CATV, Fiber to the home (FTTH) và hệ thống quang LAN/ WAN.
