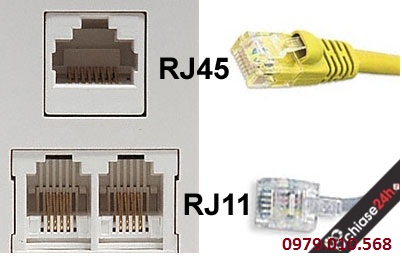

Cách bấm đầu dây cáp mạng cat5 RJ45 và dây điện thoại RJ11

1/ Cáp mạng, đầu RJ45.

Về lý thuyết có 2 kiểu là cáp thẳng và chéo. Cáp thẳng dùng để nối 2 thiết bị khác nhau như switch, hub với máy tính. Cáp chéo dùng nối 2 thiết bị giống nhau như máy tính với máy tính, switch với switch….. nhưng thực tế chúng ta hay dùng cáp thẳng, kể cả nối 2 thiết bị giống nhau dùng cáp thẳng vẫn kết nối bình thường.

Cáp mạng trong ruột có 4 đôi dây , nhưng thực tế chúng ta chỉ sử dụng 2 đôi, một gửi một nhận. chỉ có trường hợp đặc biệt, trên thiết bị đặt biệt mới sử dụng hết 4 đôi dây. thứ tự vị trí sử dụng là 1,2,3,6 là 2 đôi xanh lá và cam.
Cáp điện thoại thông thường chỉ có 2 ruột, không phân biệt vị trí.

Cách bấm cáp thẳng:

Có 2 kiểu xếp cáp:

Chuẩn A(trắng xanh lá, xanh lá, trắng cam, xanh dương, trắng xanh dương, cam, trắng nâu, nâu).

Chuẩn B( trắng cam, cam, trắng xanh lá, xanh dương, trắng xanh dương, xanh lá, trắng nâu, nâu).

Đầu này bấm chuẩn B đầu còn lại chuẩn B là cáp thẳng, đầu này A đầu kia B là cáp chéo.

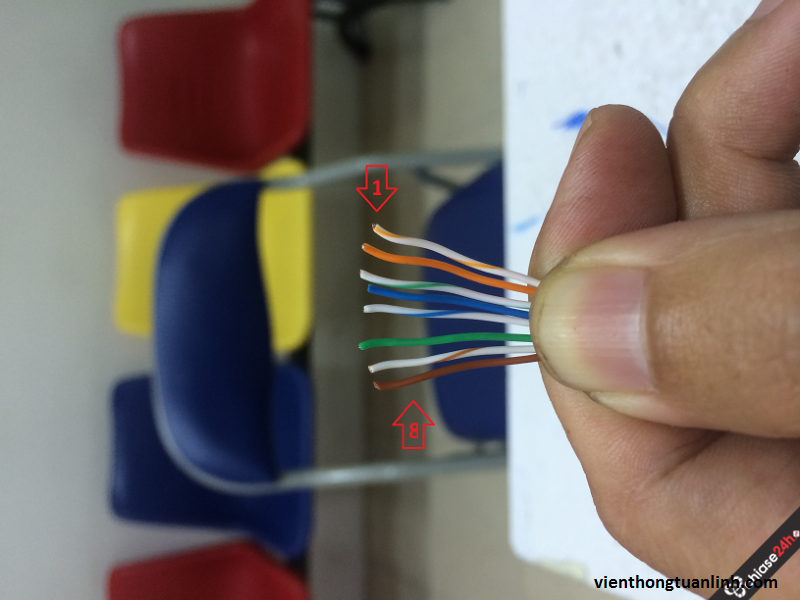

Làm theo hình hướng dẫn chuẩn B:

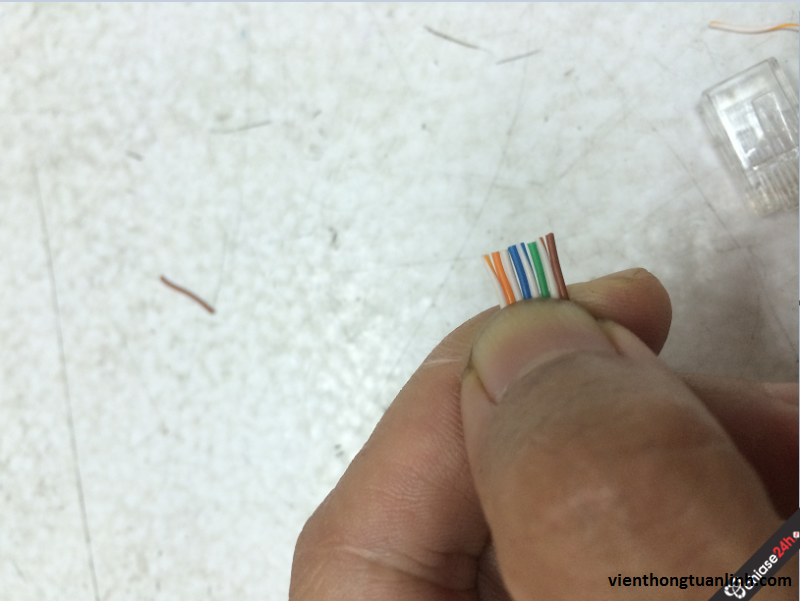

Tuốt vỏ cáp

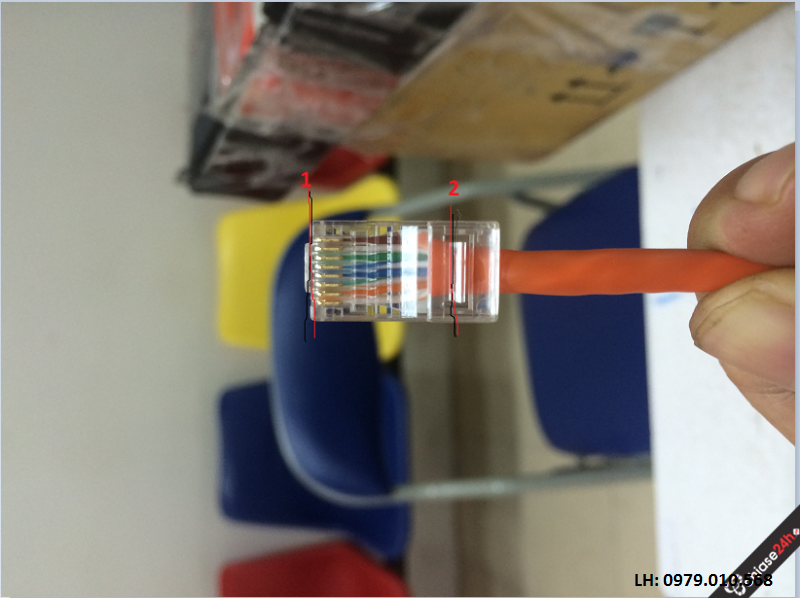

Chú ý: cáp phải vuốt thẳng, xén bằng đầu đưa vào sát mép 1, vỏ cáp phải luồn qua được vạch 2 để không bị tuột khi sử dụng.

Đưa sát vào lỗ 8p, bấm dứt khoát, xong.

2. Cáp điện thoại

Đầu RJ11 có 4 Pin nhưng điện thoại thông thường chỉ dùng 2 pin nằm giữa. chỉ cần tuốt vỏ cắt ngắn dây đút vào đầu RJ11 bấm thế là xong. Chú ý đọ dài phần dây tuốt vỏ khoản 5mm là được, nếu dài quá thì phần dây còn vỏ không đưa qua ngàm RJ11 được nên dây dễ bị tuột khi sử dụng.

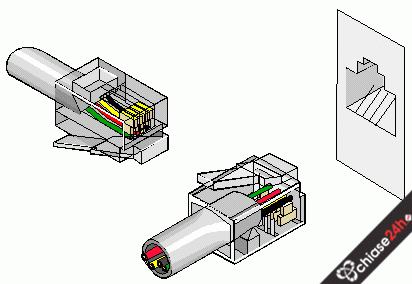

Nếu dây 4 ruột thì bấm thứ tự theo hình sau.
