Măng xông quang là gì? đặc điểm và công dụng của măng xông quang.
23 Tháng Tám 2019 :: 8:43 SA :: 291 Views :: 0 Comments

Măng xông quang là một loại thiết bị được sử dụng nhiều trong thực tế mà khi cần khắc phục một sự cố, một điểm đứt cáp quang chúng ta phải sử dụng đến chúng. Với chức năng bảo vệ cho các mối hàn và sợi quang khỏi các tác động từ bên ngoài như va đập, tác động từ môi trường, măng xông quang giúp cho sợi quang được bảo vệ một cách tối đa.

Măng xông cáp quang 4fo, 8fo, 12fo, 24fo, 48fo, 72core là gì? công dụng của măng xông quang.

1. Măng xông cáp quang là gì?

Măng xông quang là một loại thiết bị được sử dụng nhiều trong thực tế mà khi cần khắc phục một sự cố, một điểm đứt cáp quang chúng ta phải sử dụng đến chúng. Với chức năng bảo vệ cho các mối hàn và sợi quang khỏi các tác động từ bên ngoài như va đập, tác động từ môi trường, măng xông quang giúp cho sợi quang được bảo vệ một cách tối đa.

2. Cấu tạo của măng xông quang.

Do đặc thù là một vật dụng được đặt ở môi trường bên ngoài, chịu ảnh hưởng trực tiếp bởi các yếu tố bên ngoài hoặc trong nhiều trường hợp còn chôn ở dưới cống, trong lòng đất nên cấu tạo của chúng tương đối chắc chắn đặc biệt là lớp vỏ bao bọc bên ngoài.
Lớp vỏ bên ngoài măng xông cáp quang thường được làm bằng nhựa đặc chủng giúp ngăn chặn ngấm nước, độ bền cao, khó bị phân hủy ở bất cứ loại điều kiện môi trường nào, nhất là trong điều kiện thời tiết khắc nghiệt. Lớp vỏ này có tác dụng bảo vệ sợi quang và mối hàn cáp quang một cách tốt nhất trong thời gian vượt trội.
Măng xông quang có thể phân biệt bằng nhiều cách khác nhau tuy nhiên cách phân biệt cơ bản và thông dụng nhất vẫn là dựa trên thiết kế của chúng.Theo đó măng xông quang được phân ra làm 3 loại chính đó là măng xông mini, măng xông quang mũ chụp và măng xông quang nằm ngang.

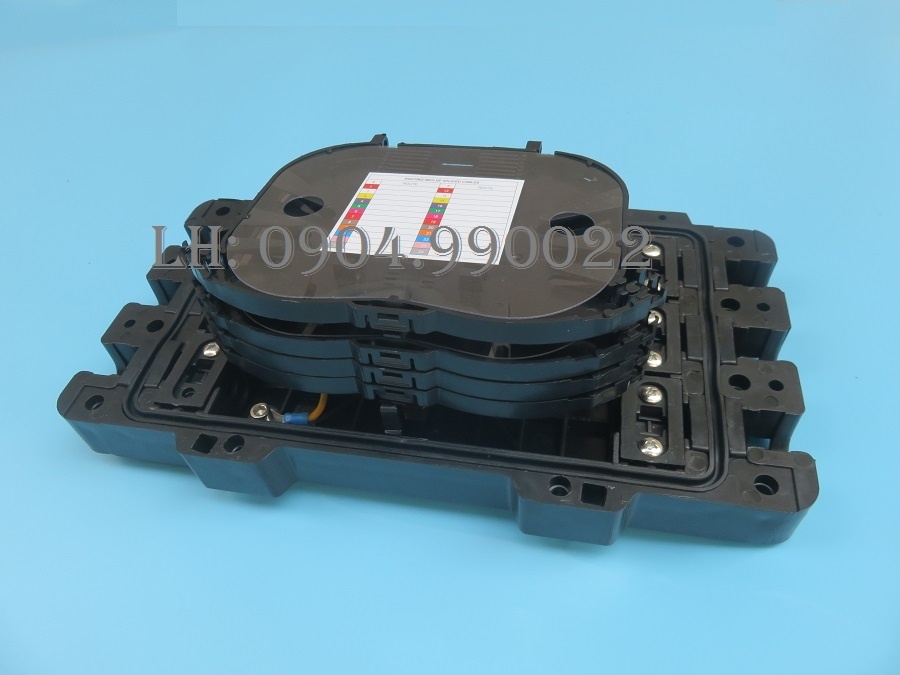

Măng xông quang nằm ngang
Bên trong loại măng xông này có đặt một khay giống như khay hàn quàn trong hộp phối quang ODF khay này cũng để chứa và cố định các mối hàn quang.Hai đầu của loại măng xông quang này có các lỗ nhỏ để đi các đầu cáp quang vào và cũng được cố định lại bằng các bộ ốc vít trên mỗi sợi dây cáp.

Măng xông quang nằm ngang

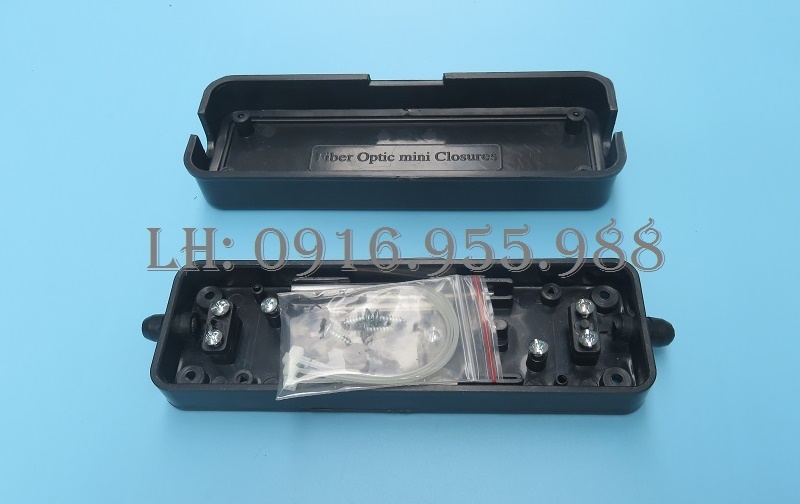

- Măng xông quang Mini

Măng xông quang Mini

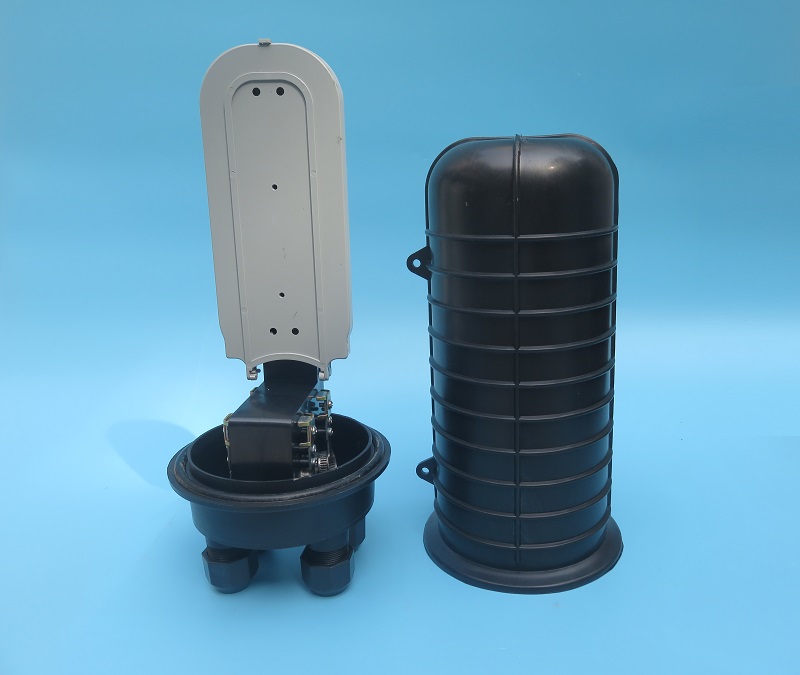

- Măng xông quang mũ chụp

- Măng xông quang loại mũ chụp được thiết kế với kích thước tương đối nhỏ, kiểu dáng cũng tương đối đặc biệt.Nếu để quan sát mà nói thì loại măng xông quang này nhìn giống với các đèn báo hiệu ở các ngọn hải đăng.Chúng có phần trụ (phần chính chứa mối hàn) như đuôi của bóng đèn vậy và để bảo vệ thì chúng được chụp lại bằng một cái ống hay còn gọi là mũ chụp được làm từ nhựa HDPE dày và chắc chắn bảo vệ chúng khỏi các tác động và đặc biệt là sự thấm nước.
Loại măng xông này được sử dụng phổ biến hơn loại măng xông có mũ chụp, thường chúng được dùng trong các hệ thống viễn thông.Để ý một chút bạn có thể thấy chúng được gắn trên thân của các cây cột điện ngoài đường.

Măng xông quang mũ chụp

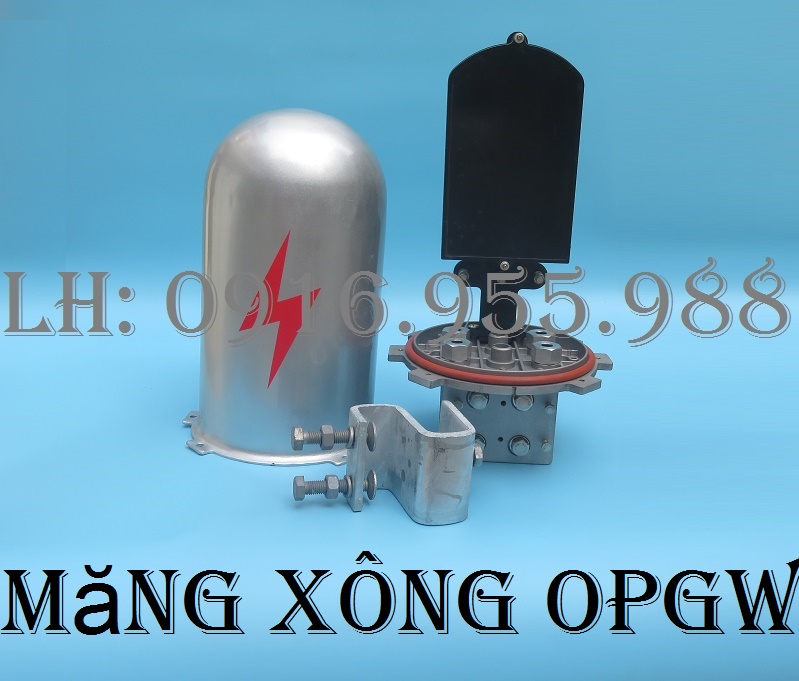

- Măng xông quang chống sét OPGW

3. Đặc điểm măng xông quang.

- Được làm từ nhựa HDPE có khả năng chịu được va đập, chịu được ăn mòn hóa học và chịu được thời tiết khắc nghiệt

- Dung lượng từ 4 sợi quang cho đến 48 sợi quang, với tối đa 4 khay, mỗi khay có thể chứa từ 2 đến 12 sợi quang

- Được thiết kế với cấu trúc tháo rời nên có thể dễ dàng tháo dỡ và lắp đặt từng bộ phận , tạo sự thuận tiện cho việc lắp đặt và bảo dưỡng, kiểm tra.

- Số cổng cáp: 4 cổng với 2 cổng cáp vào và 2 cổng cáp ra

- Được sử dụng để nối cáp thẳng hay rẽ nhánh cáp quang

- Có thể treo trên tường hoặc chôn ngầm dưới đất

- Có tuổi thọ lên đến 30 năm nếu lắp đặt đúng theo yêu cầu kỹ thuật

- Mức độ kín: Có thể chịu được áp suất lên tới 100KPa±5KPa trong nước. Ngâm trong nước 15 phút mà không hề bị ngấm nước. Không có bọt không khí suốt 24 giờ, không có sự thay đổi của áp suất không khí sau ba lần đóng mở lại.

- Mức điện áp chịu đựng: Dưới tác dụng của 15Kv/DC/1min, không thủng, và không tạo hồ quang.

- Được dùng rộng rãi cho hệ thống truyền thông cáp quang, truyền hình cáp CATV, mạng cáp quang FTTx.

- Nhiệt độ làm việc từ 25-80°C
