Phụ kiện đấu nối cáp quang POSTEF

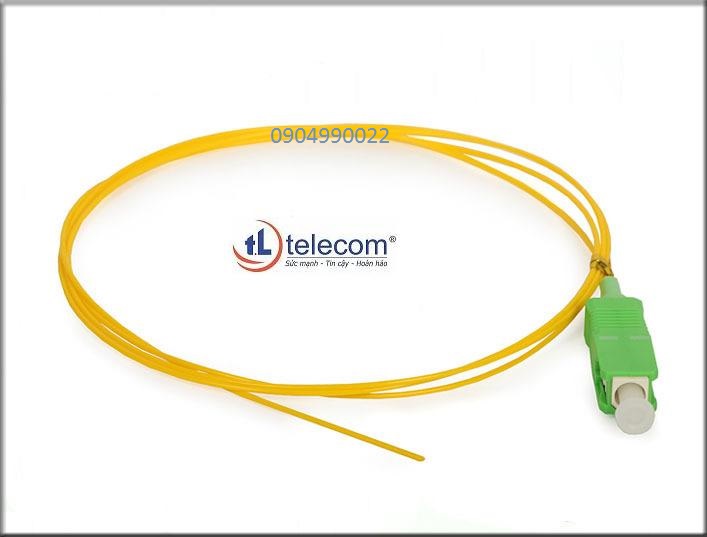

1. Dây Pigtail

Ký hiệu: PT-0905SM

Đấu nối tại các điểm kết cuối cáp quang

Dây có 1 đầu để cắm và 1 đầu để hàn với điểm kết cuối cáp quang

Đặc tính kỹ thuật

Đầu dẫn sợi quang (ferrule) bằng sứ Zicronia, đường kính lắp Ø2,499+0,0005mm

Đường kính dây bọc 0,9mm

Bán kính cong đầu sứ R15+3/-5

sợi quang đơn mode đường kính 125μm

Độ không đồng tâm của sợi quang ≤ 0,5 μm

Suy hao đấu nối thấp:

IL: ≤ 0,4dB

RL: ≥ 40dB

Chiều rộng rãnh định vị:

2,14 - 0,05mm (kiểu N)

2,02 - 0,05mm (kiểu R)

Lắp với connector bằng ren M8x0,75mm

Nhiệt độ làm việc ổn định: -200C ÷ 700C

Tiêu chuẩn chống cháy UL 94V0

Chiều dài dây 1, 2, 3, 4, 5 mét (tùy theo yêu cầu của khách hàng).

Đáp ứng chỉ thị RoHS (Restriction of hazardous substances directive in electrical and electronic equipment 2002/95/EC).

2. Dây Patchcord FC/PC

Ký hiệu: PC-3010SM

Đặc tính kỹ thuật

Đầu dẫn sợi quang (ferrule) bằng sứ Zicronia, đường kính lắp Ø2,499+0,0005mm

Đường kính vỏ dây 3mm

Bán kính cong đầu sứ R15+3/-5

Sợi quang đơn mode đường kính 125μm

Độ không đồng tâm của sợi quang ≤ 0,5 μm

Lắp với connector bằng ren M8x0,75mm

Đáp ứng chỉ thị RoHS (Restriction of hazardous substances directive in electrical and electronic equipment 2002/95/EC).

3. Adapter FC/PC

Sử dụng trong các đấu nối quang, có thể tháo lắp

Lắp trên các panel trong các tủ, hộp phân phối quang

Đấu nối các đầu dây Pathcord, Pigtail FC/PC, FC/UPC, FC/APC

Đặc tính kỹ thuật:

Ống dẫn đầu nối bằng sứ zirconia, đường kính lắp 2,5 + 0,0002mm

Dễ dàng thuận tiện khi lắp trên các pannel thiết bị

Đảm bảo độ đồng trục sợi quang, giảm suy hao đấu nối

IL: ≤ 0,4dB

RL: ≥ 40dB

Chiều rộng rãnh định vị:

2,15 + 0,05mm (kiểu N)

2,03 + 0,05mm (kiểu R)

Lắp với đầu dây Patchcord và Pigtail bằng ren M8x0,75

Đáp ứng chỉ thị RoHS (Restriction of hazardous substances directive in electrical and electronic equipment 2002/95/EC).
